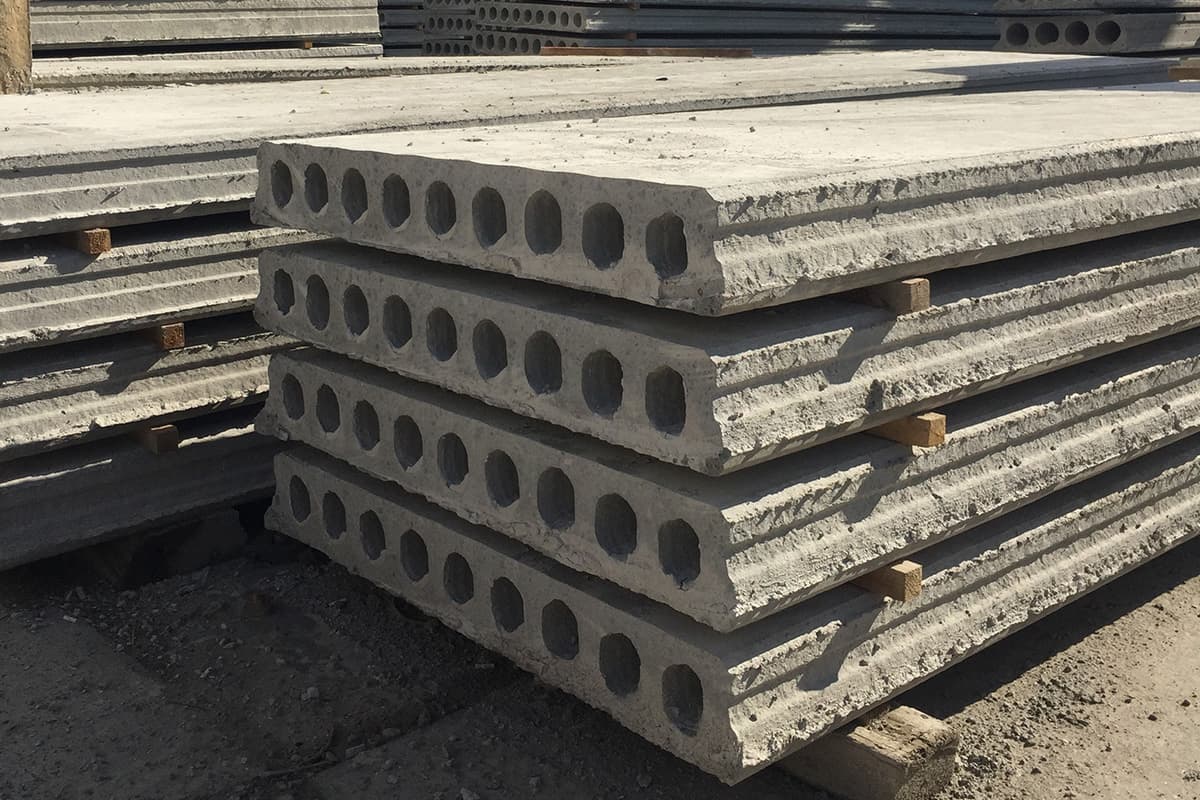

ПЛИТИ ПЕРЕКРИТТЯ БАГАТОПУСТОТНІ ширина-1200мм висота-160мм
Робочі креслення 4508-ПЕ-0-1
Приклад умовного позначення:7ПБ 60.12-8-12К7-5ВрII
7ПБ – плита залізобетонна багатопустотна, висота перерізу 160 мм;
60 – довжина плити 5980 мм;
12 – ширина плити 1200 мм;
8 – розрахункове навантаження — 7,85 МПа (800кг/м2);
12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;
5ВрII – армування верхньої зони плитипопередньо напруженим дротом класу 5ВрII.

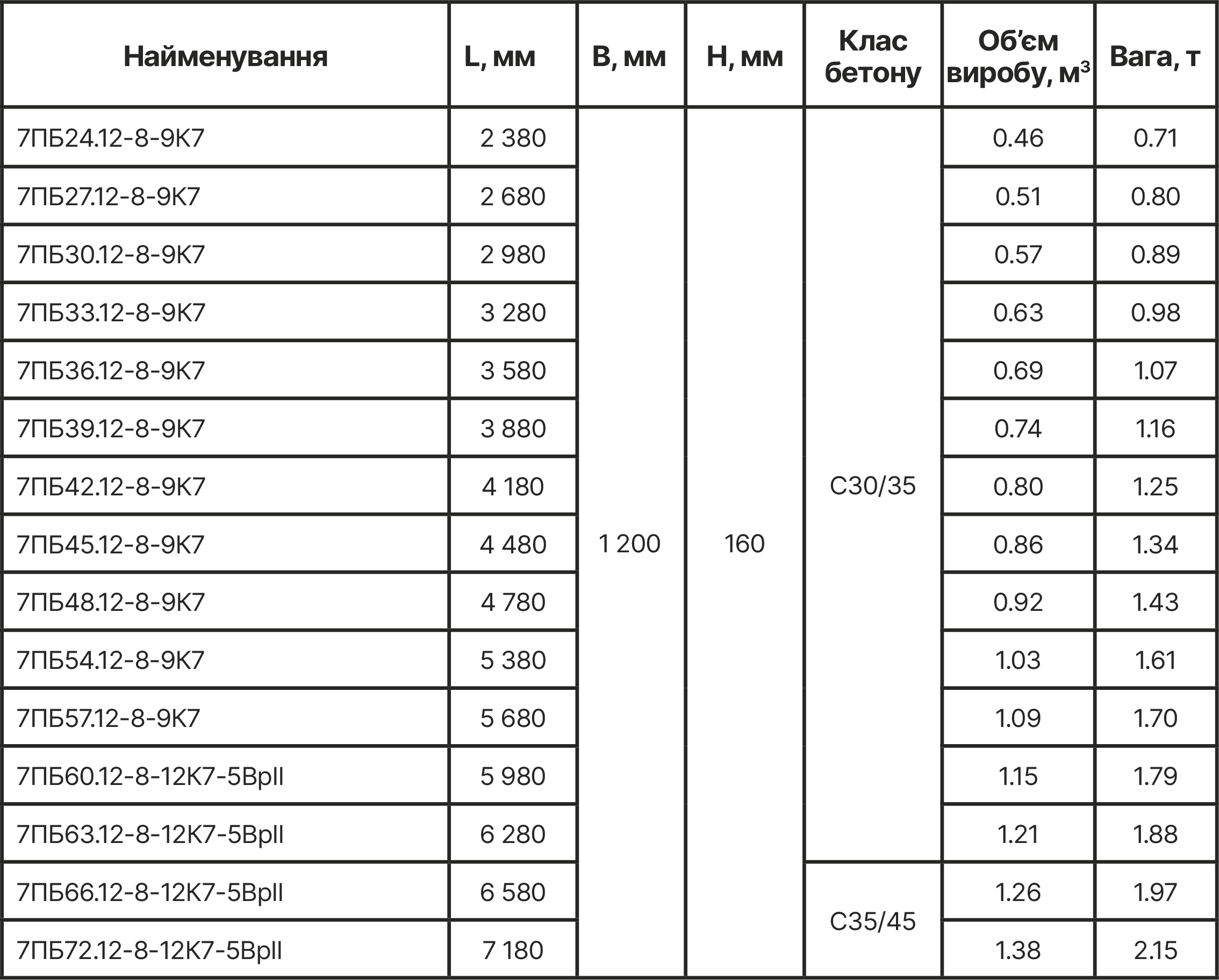

Технічні характеристики
| Найменування | L, мм | B, мм | H, мм | Клас бетону | Об’єм виробу, м³ | Вага, т |
|---|---|---|---|---|---|---|
| 7ПБ24.12-8-9К7 | 2 380 | 1 200 | 160 | C30/35 | 0.46 | 0.71 |
| 7ПБ27.12-8-9К7 | 2 680 | 0.51 | 0.80 | |||
| 7ПБ30.12-8-9К7 | 2 980 | 0.57 | 0.89 | |||
| 7ПБ33.12-8-9К7 | 3 280 | 0.63 | 0.98 | |||
| 7ПБ36.12-8-9К7 | 3 580 | 0.69 | 1.07 | |||
| 7ПБ39.12-8-9К7 | 3 880 | 0.74 | 1.16 | |||
| 7ПБ42.12-8-9К7 | 4 180 | 0.80 | 1.25 | |||
| 7ПБ45.12-8-9К7 | 4 480 | 0.86 | 1.34 | |||
| 7ПБ48.12-8-9К7 | 4 780 | 0.92 | 1.43 | |||
| 7ПБ54.12-8-9К7 | 5 380 | 1.03 | 1.61 | |||
| 7ПБ57.12-8-9К7 | 5 680 | 1.09 | 1.70 | |||
| 7ПБ60.12-8-12К7-5ВрII | 5 980 | 1.15 | 1.79 | |||
| 7ПБ63.12-8-12К7-5ВрII | 6 280 | 1.21 | 1.88 | |||
| 7ПБ66.12-8-12К7-5ВрII | 6 580 | C35/45 | 1.26 | 1.97 | ||
| 7ПБ72.12-8-12К7-5ВрII | 7 180 | 1.38 | 2.15 |
