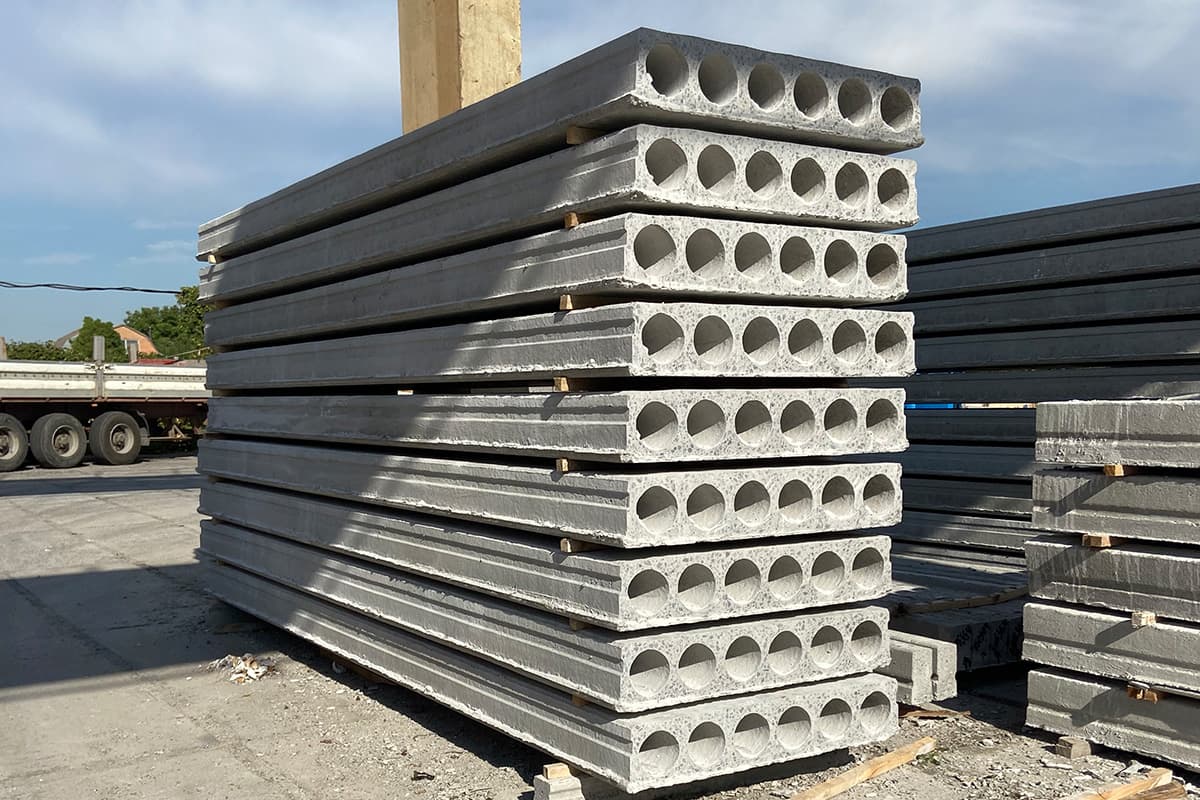

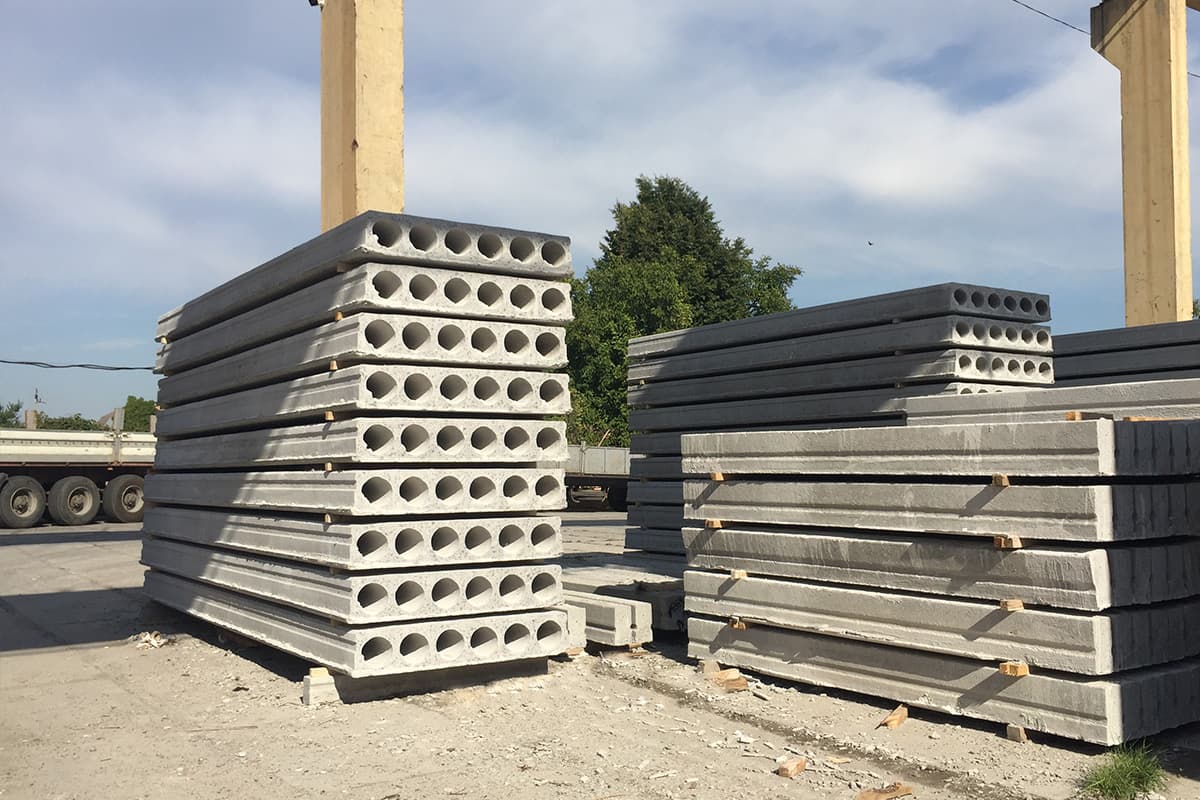

ПЛИТИ ПЕРЕКРИТТЯ БАГАТОПУСТОТНІ ШИРИНА-1200мм ВИСОТА-220мм
Робочі креслення 1105-ПЕ-0-1
Приклад умовного позначення: ПБ 72.12-8-12К7-5ВрII
ПБ – плита залізобетонна багатопустотна, висота перерізу 220 мм;
72 – довжина плити 7180 мм;
12 – ширина плити 1200 мм;
8 – розрахункове навантаження — 7,85 МПа (800кг/м2);
12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;
5ВрII – армування верхньої зони плити попередньо напруженим дротом класу 5ВрII.

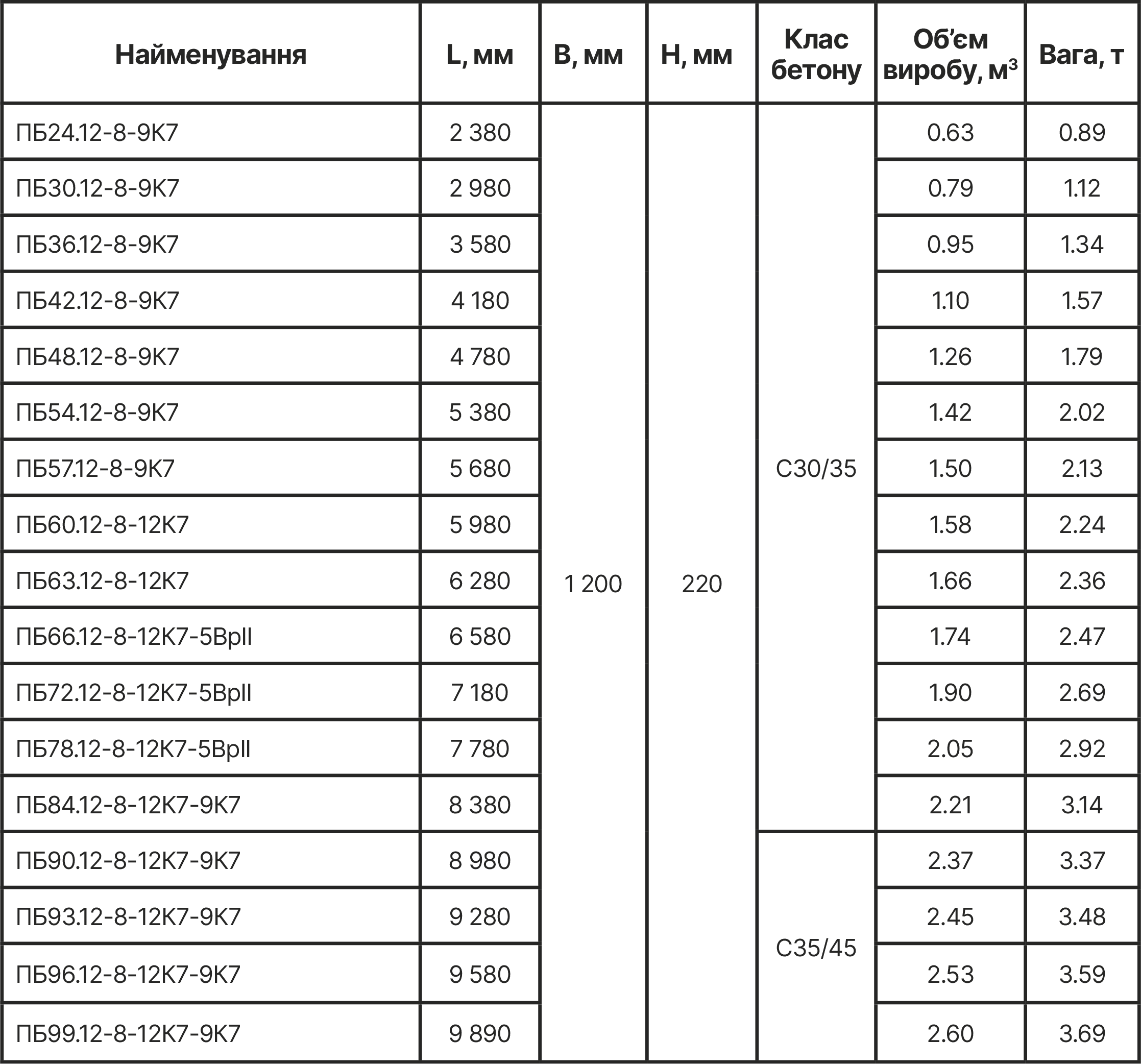

Технічні характеристики
| Найменування | L, мм | B, мм | H, мм | Клас бетону | Об’єм виробу, м³ | Вага, т |
|---|---|---|---|---|---|---|
| ПБ24.12-8-9К7 | 2 380 | 1 200 | 220 | C30/35 | 0.63 | 0.89 |
| ПБ30.12-8-9К7 | 2 980 | 0.79 | 1.12 | |||
| ПБ36.12-8-9К7 | 3 580 | 0.95 | 1.34 | |||
| ПБ42.12-8-9К7 | 4 180 | 1.10 | 1.57 | |||
| ПБ48.12-8-9К7 | 4 780 | 1.26 | 1.79 | |||
| ПБ54.12-8-9К7 | 5 380 | 1.42 | 2.02 | |||
| ПБ57.12-8-9К7 | 5 680 | 1.50 | 2.13 | |||
| ПБ60.12-8-12К7 | 5 980 | 1.58 | 2.24 | |||
| ПБ63.12-8-12К7 | 6 280 | 1.66 | 2.36 | |||
| ПБ66.12-8-12К7-5ВрII | 6 580 | 1.74 | 2.47 | |||
| ПБ72.12-8-12К7-5ВрII | 7 180 | 1.90 | 2.69 | |||
| ПБ78.12-8-12К7-5ВрII | 7 780 | 2.05 | 2.92 | |||
| ПБ84.12-8-12К7-9К7 | 8 380 | 2.21 | 3.14 | |||
| ПБ90.12-8-12К7-9К7 | 8 980 | C35/45 | 2.37 | 3.37 | ||
| ПБ93.12-8-12К7-9К7 | 9 280 | 2.45 | 3.48 | |||
| ПБ96.12-8-12К7-9К7 | 9 580 | 2.53 | 3.59 | |||
| ПБ99.12-8-12К7-9К7 | 9 890 | 2.60 | 3.69 |
