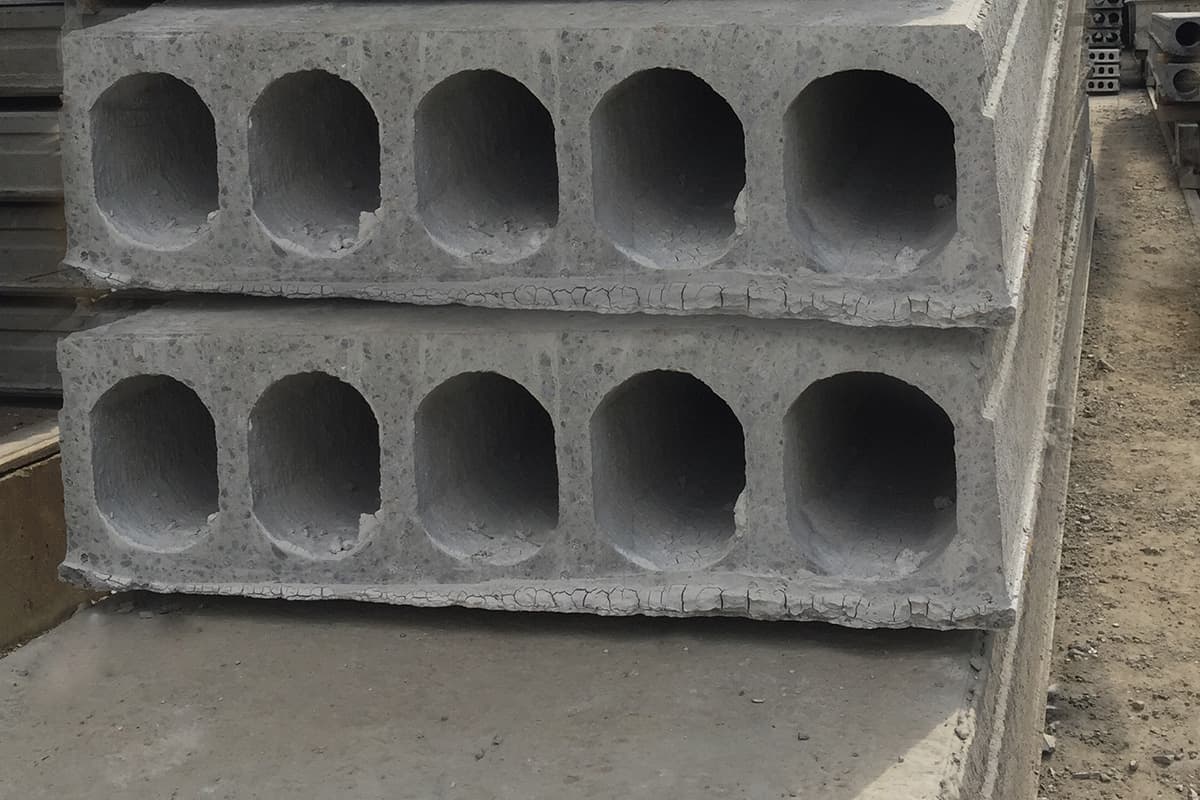

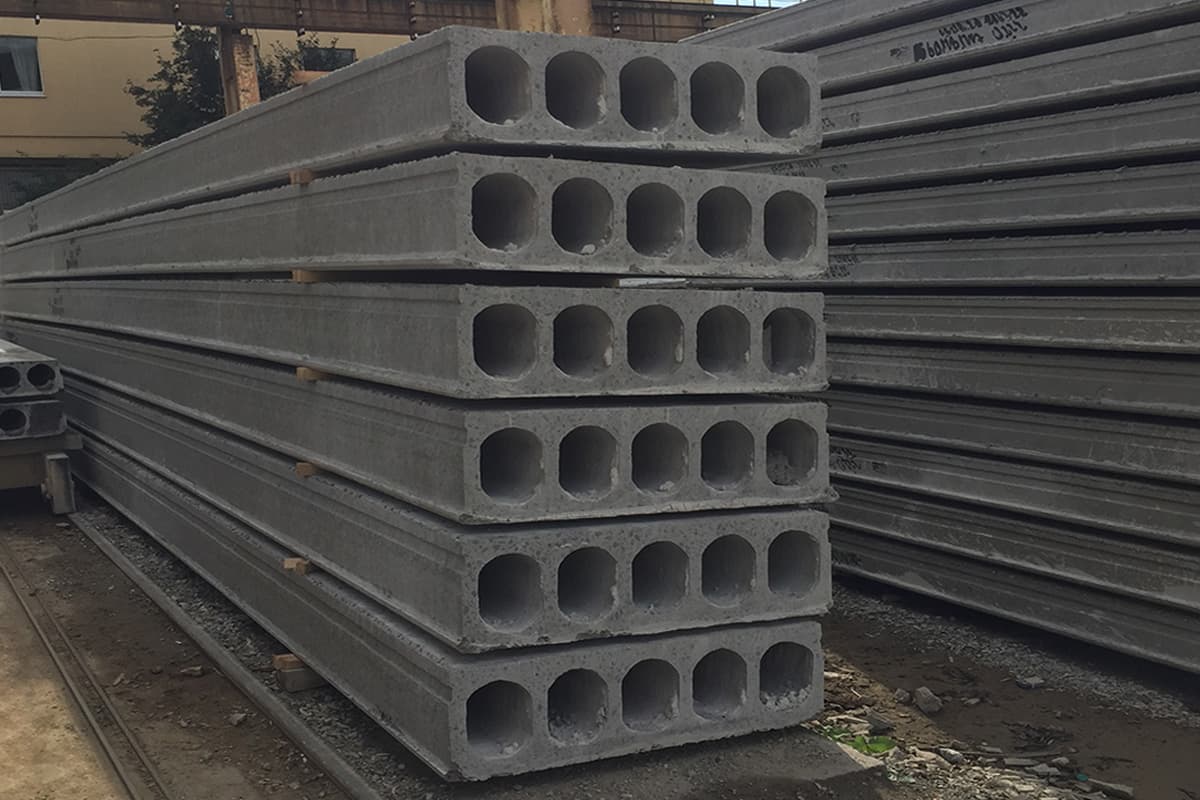

ПЛИТИ ПЕРЕКРИТТЯ БАГАТОПУСТОТНІ ШИРИНА-1200мм ВИСОТА-320мм
Робочі креслення 211-ПЕ-0-2
Приклад умовного позначення: ПБК 102.12.32-8-12К7-9К7
ПБК – плита залізобетонна багатопустотна, висота перерізу 320 мм;
102 – довжина плити 10180 мм;
12 – ширина плити 1200 мм;
32 – висота плити 320 мм;
8 – розрахункове навантаження — 7,85 МПа (800кг/м2);
12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;
9К7 – армування верхньої зони плити попередньо напруженими канатами класу К7 діаметром 9 мм.

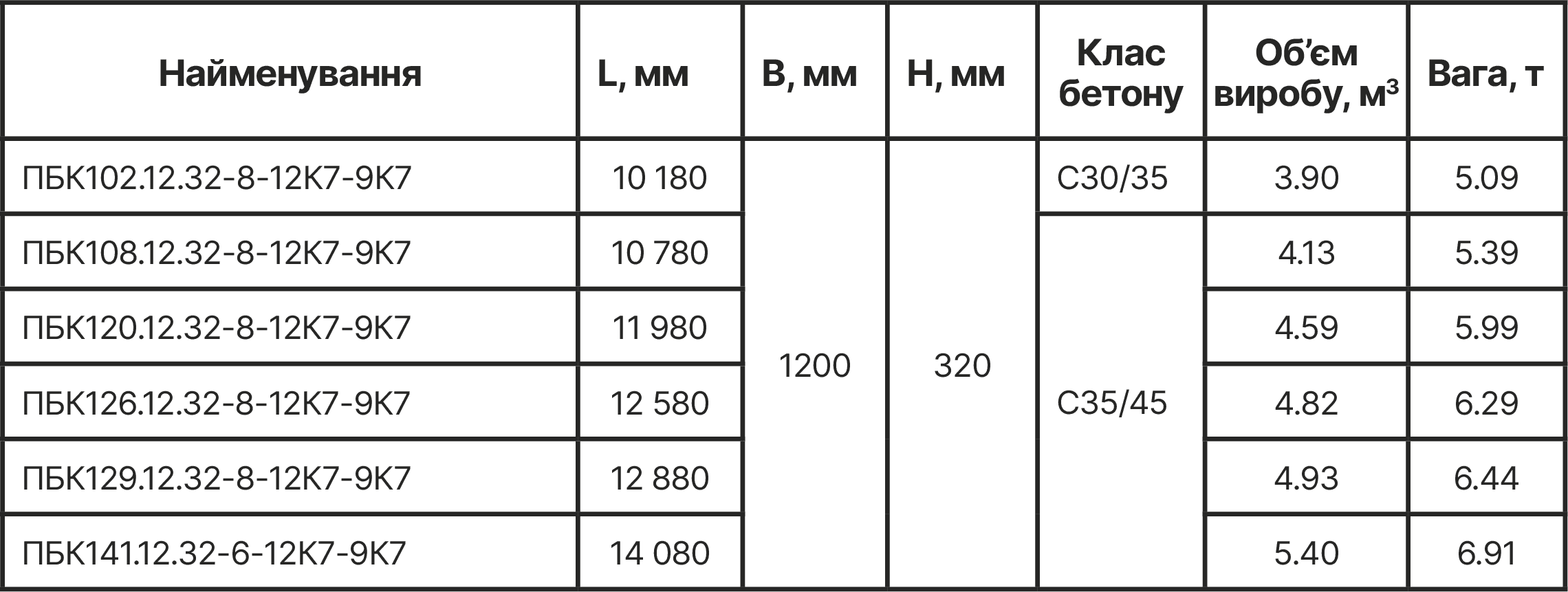

Технічні характеристики
| Найменування | L, мм | B, мм | H, мм | Клас бетону | Об’єм виробу, м³ | Вага, т |
|---|---|---|---|---|---|---|
| ПБК102.12.32-8-12К7-9К7 | 10 180 | 1200 | 320 | C30/35 | 3.90 | 5.09 |
| ПБК108.12.32-8-12К7-9К7 | 10 780 | C35/45 | 4.13 | 5.39 | ||
| ПБК120.12.32-8-12К7-9К7 | 11 980 | 4.59 | 5.99 | |||
| ПБК126.12.32-8-12К7-9К7 | 12 580 | 4.82 | 6.29 | |||
| ПБК129.12.32-8-12К7-9К7 | 12 880 | 4.93 | 6.44 | |||
| ПБК141.12.32-6-12К7-9К7 | 14 080 | 5.40 | 6.91 |
