ПЛИТИ ПЕРЕКРИТТЯ БАГАТОПУСТОТНІ ширина-1500мм висота-220мм

Робочі креслення 3165-ПЕ-0-1

Приклад умовного позначення: ПБ 63.15-8-12К7-5ВрII

ПБ – плита залізобетонна багатопустотна, висота перерізу 220 мм;

63 – довжина плити 6280мм;

15 – ширина плити 1500 мм;

8 – розрахункове навантаження — 7,85 МПа (800кг/м2);

12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;

5ВрII – армування верхньої зони плити попередньо напруженим дротом класу 5ВрII.

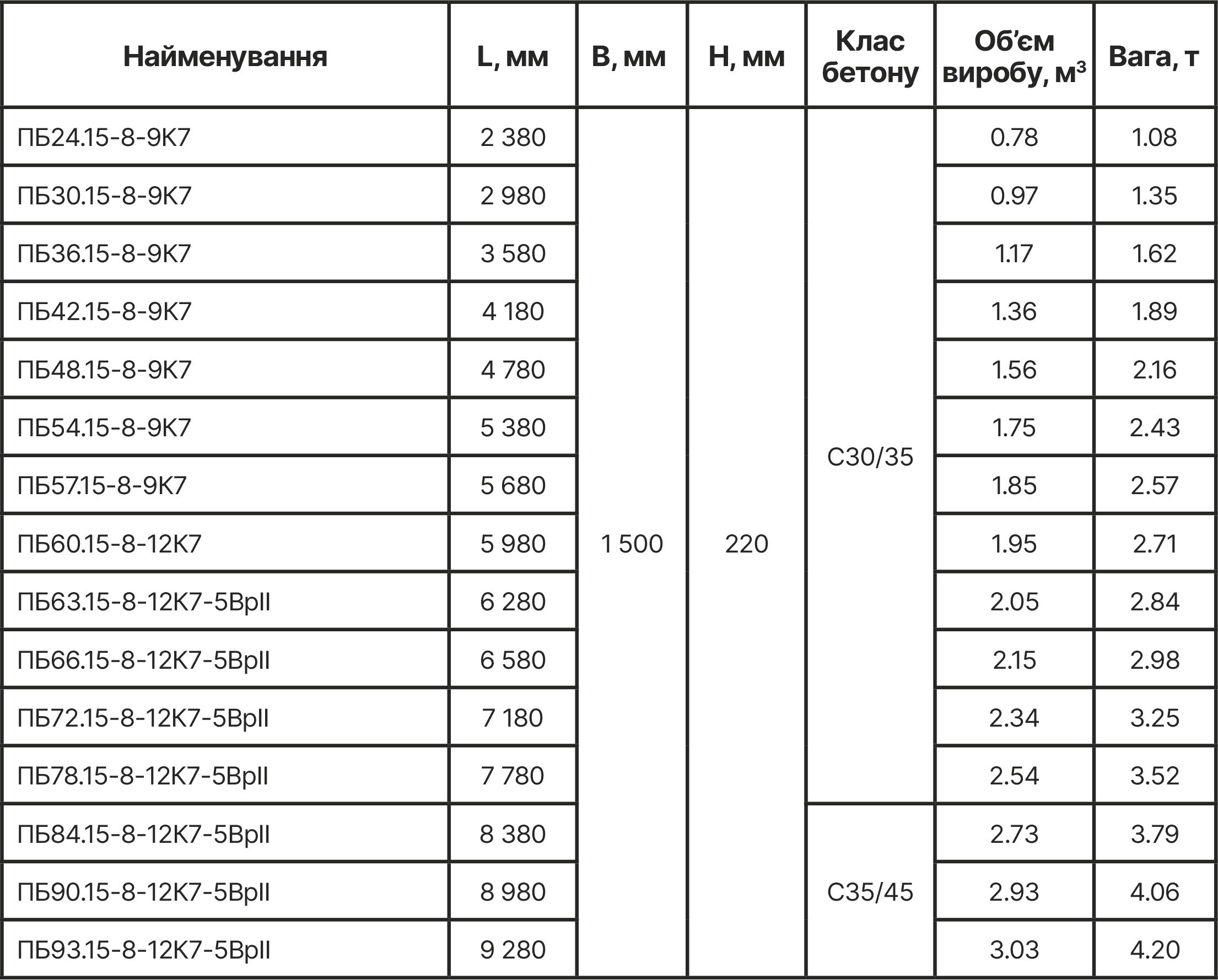

Технічні характеристики

Найменування	L, мм	B, мм	H, мм	Клас бетону	Об’єм виробу, м³	Вага, т
ПБ24.15-8-9К7	2 380	1 500	220	C30/35	0.78	1.08
ПБ30.15-8-9К7	2 980				0.97	1.35
ПБ36.15-8-9К7	3 580				1.17	1.62
ПБ42.15-8-9К7	4 180				1.36	1.89
ПБ48.15-8-9К7	4 780				1.56	2.16
ПБ54.15-8-9К7	5 380				1.75	2.43
ПБ57.15-8-9К7	5 680				1.85	2.57
ПБ60.15-8-12К7	5 980				1.95	2.71
ПБ63.15-8-12К7-5ВрII	6 280				2.05	2.84
ПБ66.15-8-12К7-5ВрII	6 580				2.15	2.98
ПБ72.15-8-12К7-5ВрII	7 180				2.34	3.25
ПБ78.15-8-12К7-5ВрII	7 780				2.54	3.52
ПБ84.15-8-12К7-5ВрII	8 380			C35/45	2.73	3.79
ПБ90.15-8-12К7-5ВрII	8 980				2.93	4.06
ПБ93.15-8-12К7-5ВрII	9 280				3.03	4.20
